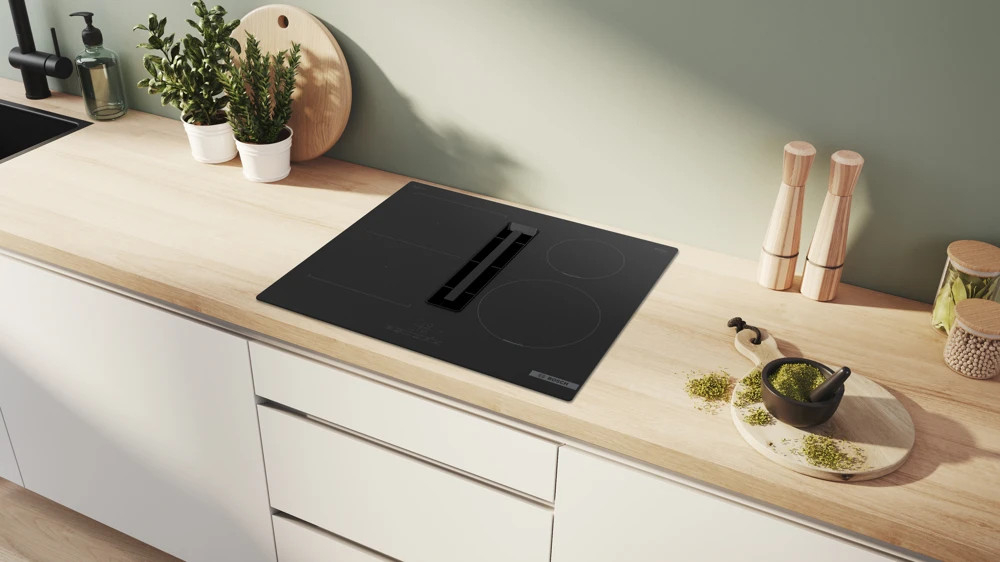

Bosch PVS611B16E Indukciós főzőlap beépített elszívóval leírás:
Serie 4, Indukciós főzőlap, beépített elszívóval, 60 cm, munkapultba építhető, PVS611B16E
Indukciós főzőlap beépített elszívóval: az indukció és elszívás kombinációja a tökéletes eredményekért.
Integrált szellőzőmodul: szüntesse meg a gőzt és a kellemetlen szagokat már a forrásuknál.
TouchSelect: választás ki a kívánt főzőzónát és a teljesítményszintet egyszerűen.
CombiInduction és MoveMode: Kapcsolja össza a főzőzónákat vagy változtassa a teljesítményfokozatokat, anélkül, hogy a főzőlaphoz érne.
PowerBoost: akár 50%–kal több energia a még gyorsabb melegítés érdekében az indukciós főzőlapon.
QuickStart: indítsa el azonnal, és csak válassza ki a kívánt főzési szintet.
60 cm: nagy hely 4 lábasnak vagy serpenyőnek.

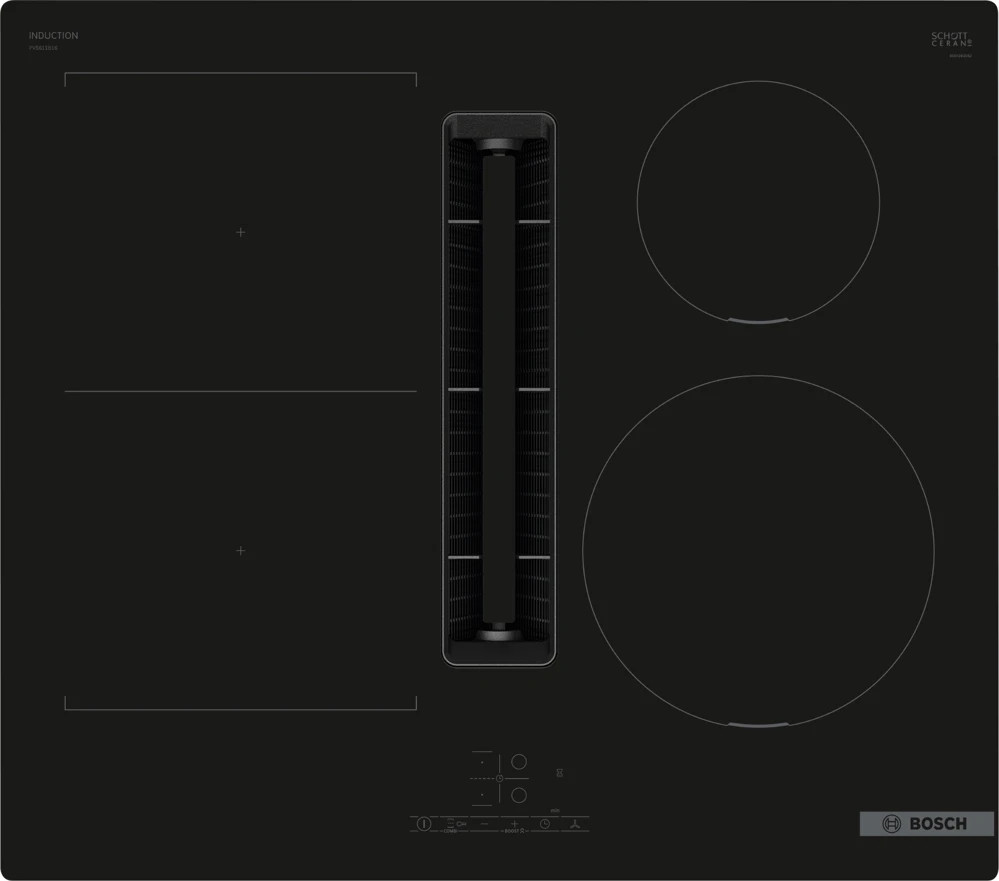

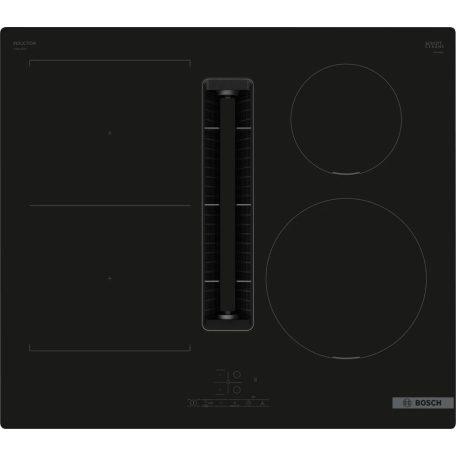

Főzőzónák
CombiZone
:használjon nagyobb edényeket és kapcsoljon össze két főzőzónát egyetlen naggyá.
Bal első főzőzóna: 190 mm, 210 mm, 2.2 kW (maximális teljesítmény: 3.7 kW)
Bal hátsó főzőzóna: 190 mm, 210 mm, 2.2 kW (maximális teljesítmény: 3.7 kW)
Jobb hátsó főzőzóna: 145 mm , 1.4 kW (maximális teljesítmény: 2.2 kW)
Jobb első főzőzóna: 210 mm, 2.2 kW (maximális teljesítmény: 3.7 kW)
Kényelmes használat
TouchSelect vezérlés: állítsa a teljesítményt a nyomtatott +/– gombok segítségével
17 fokozat: állítsa be precízen a teljesítményt a 17 teljesítményfokozat segítségével (9 fő és 8 köztes fokozat).
Kikapcsolási időzítő: kikapcsolja a főzőzónát a beállított idő végén (pl. főtt tojás esetén).
Visszaszámláló időzítő: jelzés szólal meg a beállított idő végén (pl. tészta esetében).
Időmegtakarítás és hatékonyság
PowerBoost funkció, minden főzőzónához
: forralja fel a vizet gyorsabban az 50%–kal nagyobb energiának köszönhetően (a legmagasabb sztenderd értékhez képest),
QuickStart funkció: bekapcsoláskor a főzőlap automatikusan kiválasztja a főzőzónát amin edényt érzékel (kikapcsolt módban odahelyezettet).
ReStart funkció: véletlen kikapcsolás esetén állítsa vissza az összes korábbi beállítást a főzőlap 4 másodpercen belüli ismételt bekapcsolásával.
QuickStop: kapcsolja ki gyorsan a főzőzónát, egyetlen hosszabb érintéssel.
Design

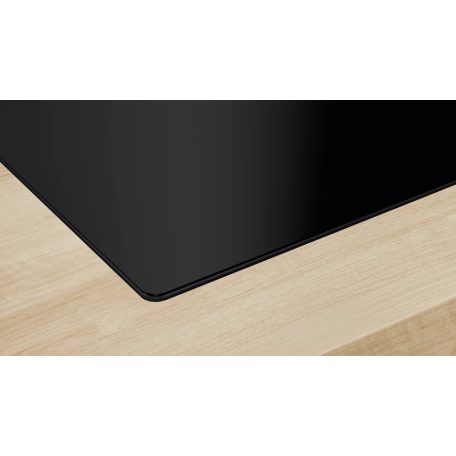

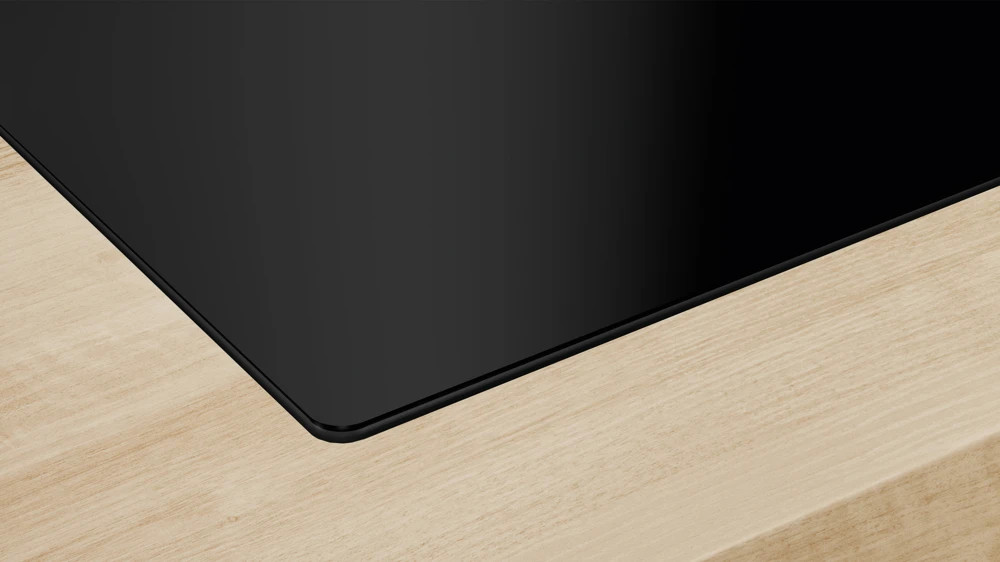

Keret nélküli kivitel
Biztonság
2–fokozatú digitális maradékhő jelzés: jelzi, hogy mely főzőzónák forrók vagy melegek még.
Gyermekzár: előzze meg a nem kívánt kezelését főzőlapjának.
Főkapcsoló: kapcsolja ki a zónákat egyszerre, egy gomb érintésével.
Biztonsági kikapcsolás: biztonsági okokból a melegítés egy előre beállított idő után, ha nincs interakció, leáll (testreszabható).
Beszerelés

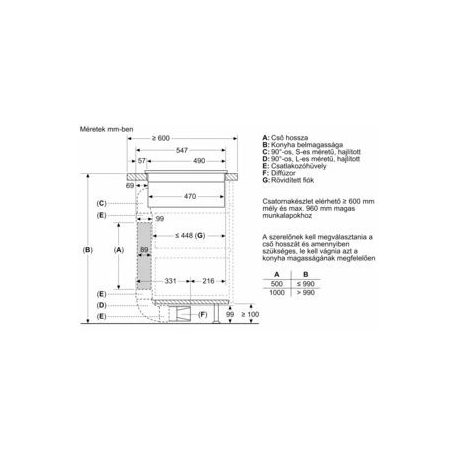

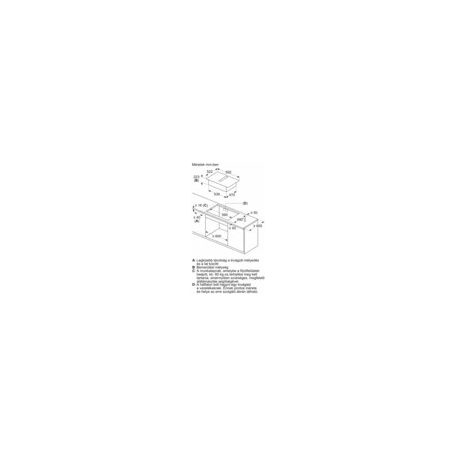

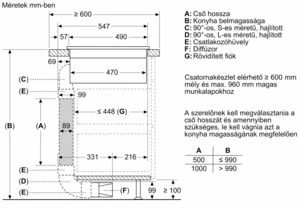

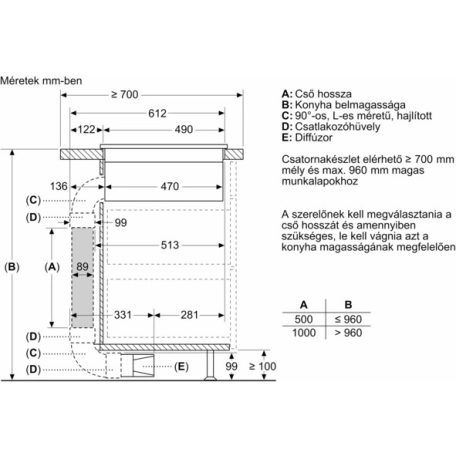

Termékméretek (Ma x Szé x Mé mm): 223 x 592 x 522
A beépítéshez szükséges résméret (Ma x Szé x Mé mm) : 223 x 560 x (490 – 490)
Minimális munkalap vastagság: 16 mm
Csatlakozási teljesítmény: 7400 W
PowerManagement Funkció: szükség esetén korlátozza a maximális teljesítményt (az elektromos biztosítéktól függően).
Tartozékok
Clean Air Plus levegőszűrő, N**0155 tartozék
60 cm–es padlószekrénybe is beszerelhető
Pultba építhető páraelszívó rendszer
Indukciós főzőlap teljesen beépített nagy teljesítményű pultba épített páraelszívóval.
Csatornás vagy keringetéses elszívás konfigurálására alkalmas (beleértve a különböző szoftvermódokat). Kötelezően szükséges szerelési anyagok:
Esztétikusan beépített, teljes átömlésű levegőbemeneti kialakítás lebegő, hőálló üvegkerámia elemmel a szabad mozgáshoz és az edények elhelyezéséhez.
Elszívórendszer 3, elektronikusan szabályozható ventillátor fokozattal és 1 Boost/Intenzív fokozattal TouchSelect vezérlés felhasználói felülettel:
– Elszívórendszer automatikus bekapcsolása a főzőlap használatakor.
– Kikapcsolás automatikus késleltetése a főzés után, a megmaradt szagok elszívása érdekében (különösen halk ventilátor zajszinttel, 12 perc csatornás, 30 perc keringetéses elszívás esetén, kézzel kikapcsolható).
– Teljesen manuális vezérlés is lehetetséges a TouchSelect vezérlésnek köszönhetően.
Nagyteljesítményű, halk motor, energiahatékony BLDC–technológiával. Nagy elszívási sebesség, alacsony zajszinttel, kellemes hangfrekvencián a pszichoakusztikusan és aerodinamikusan optimalizált belső részen keresztül, mellékelt, de nem látható befúvóval. Kiválóan ellenáll a nyomásesésnek, még hosszabb és bonyolultabb csatornák esetén is.
Könnyen leszerelhető és könnyen tisztítható zsírszűrő az üvegkerámia fogantyú használatával:
– Az egység kényelmes, egykezes eltávolítása az üvegkerámia fogantyú segítségével.
– Beépített, nagyméretű, nagyteljesítményű rozsdamentes acél zsírszűrők 12 szűrőréteggel és egy fekete felső réteggel az esztétikusabb beépítés érdekében. A zsírszűrő hatásfoka 94 %.
– Az egység minden eleme könnyen tisztítható, mosogatógépben mosogatható és hőálló.
– (Felső) Folyadék–gyűjtőegység 200 ml–es térfogattal a szokásos véletlenszerű kiömlésekhez vagy a főzésből származó páralecsapódáshoz.
– Nagyteljesítményű folyadékelvezető rendszer a 200 ml–t meghaladó folyadék kiömlésekhez.
– Biztonsági folyadékgyűjtő további 700 ml–es térfogattal, súlyosabb balesetek esetére. Mosogatógépben mosogatható. Alulról is könnyen hozzáférhető és szétszerelhető.
– A teljes befogadó térfogat 900ml (200ml + 700ml).
– Vízálló légfúvó rendszer.
Elszívórendszer teljesítménye:
– Elszívási teljesítmény csatornás elszívás esetén (EN 61591 szerint): normál beállítás min. 330 m3/h , normál beállítás max. 500 m3/h , fokozott/intenzív beállítás max. 622 m3/h .
– Leválasztási teljesítmény keringetéses leválasztás esetén (EN 61591 szerint): normál beállítás min. 252 m3/h , normál beállítás max. 441 m3/h , max. fokozott/intenzív beállítás max. 595 m3/h.
– Zajszint csatornás elszívás esetén (hangerő szintje EN 60704–3 szerint): normál beállítás min. 61 dB re 1 pW, normál beállítás max. 69 dB re 1 pW, max. fokozott/intenzív beállítás max. 74 dB re 1 pW.
– Zajszint keringetéses leválasztás esetén (Hangszint EN 60704–3. szerint): normál beállítás min. 55 dB re 1 pW, normál beállítás max. 66 dB re 1 pW, fokozott/intenzív beállítás max. 72 dB re 1 pW.
– A zsírszűrő hatásfoka (EN 61591 szerint) 94 %.
Fogyasztási adatok és energiahatékonyság (a 65/2014/EU számú rendelet szerint):
– Energiahatékonysági osztály: B (az A+++–tól D–ig terjedő energiahatékonysági besorolás alapján).
– Hidrodinamikai hatékonyság: A .
– Zsírszűrő hatékonysági osztálya: B .
– Zajszint normál beállítás min. és max. esetén: 61 dB és 69 dB .
Közvetlenül beépített, nagyteljesítményű cleanAir szagszűrők 2 x 2 akkumulátorral (a keringetéses konfigurációban).
– Optimalizált szagcsökkentő teljesítmény a komplex szagmolekulákat tartalmazó ételek (pl. hal) főzéséhez.
– Nagyméretű szűrőfelület, kiemelkedő szagcsökkentő képességgel.
– Anti–pollen funkció: A szűrő rendkívül nagy mennyiségű levegőben lévő pollent visszatart, és deaktiválja a szűrő által visszatartott allergéneket.
– 360 óra főzési élettartam (nem regenerálható).
– Halk szűrők optimalizált pszichoakusztikával.
– Alulról is könnyen hozzáférhető és eltávolítható.
– Utánrendelhető CleanAir szűrőkészlet: HEZ9VRCR0.
Csatornás elszívás esetén: közvetlenül beépített, nagyteljesítményű halk akusztikus szűrők 2 x 2 akkumulátorral a jelentősen halkabb működés és a továbbfejlesztett pszichoakusztika érdekében.
Tervezési és szerelési megjegyzések
Csatornás vagy keringetéses elszívás konfigurálására alkalmas (beleértve a különböző szoftvermódokat). Kötelezően szükséges szerelési anyagok:
– HEZ9VRPD0 a CleanAir szagszűrővel rendelkező teljesen csatornás és részben csatornás–keringetéshez. HEZ9VRUD0 kezdőkészlet CleanAir szagszűrővel rendelkező csatorna nélküli keringetéshez.
– HEZ9VEDU0 a csatornás elszíváshoz.
A teljes kivezetéses elszíváshoz vagy bármilyen más, egyedi belső keringetéses tervezéshez különféle csővezeték–tartozékok állnak rendelkezésre.
Tervezési javaslatok:

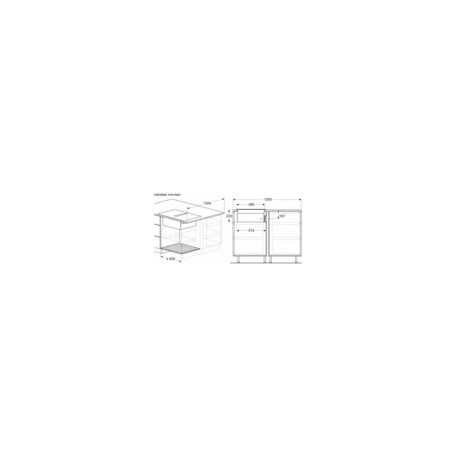

– A szerelés lehetséges szigetként és fal orientált konfigurációban is.
– A termék megfelel a tűlángos vizsgálati módszer (IEC 60695–5–11 szerint), a V2 éghetőségi osztály (UL94 szerint) és a B1 építési anyagok osztálya (DIN 4102–1) előírásainak. A csatorna nélküli keringetőhöz tartozó HEZ9VRUD0 kezdőkészlet is megfelel ezeknek a szabványoknak.
– A maximális süllyesztési mélység 223 mm az üveg alatt a felső szerelésű, míg 227 mm a süllyesztve beépített készülékeknél.
– A készüléknek alulról szabadon hozzáférhetőnek kell lennie (vagyis az alsó biztonsági folyadékgyűjtőhöz való hozzáférés).
– Nincs szükség álpadlóra a pultba építhető páraelszívó rendszerrel rendelkező főzőlap alatt. A padlóegységben levő fiókoknak és/vagy polcoknak kivehetőknek kell lenniük. A padlóegység hátlapja megmaradhat – csak egy levegőkivezető nyílásra van szükség (a helyét és méretét a beszerelési útmutatóban lehet megtalálni).

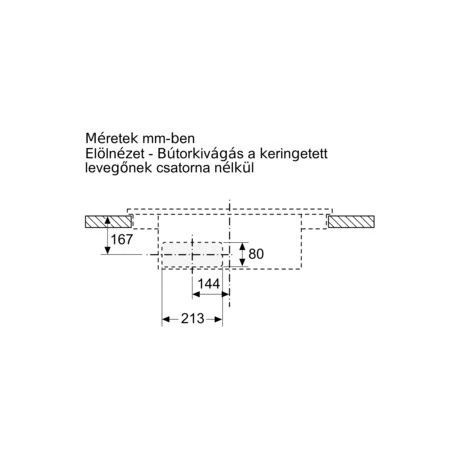

– A csatorna nélküli keringetéshez tartozó HEZ9VRUD0 „Plug 'n Play” kezdőkészlethez szükség van egy 25 mm–es függőleges nyílásra a bútor hátoldalán. A tökéletes működéshez az 50 mm ajánlott.
– A munkalap minimális vastagsága 16 mm felső szerelésű és süllyesztve beépített készülékeknél, szokásos beszerelési rendszer esetén. Vékonyabb munkalap használata is lehetséges tartalékalkatrésszel: 626792 tartozék.
– A készülék teljes súlya 26 kg – a teherbírást és stabilitást, különösen nagyon vékony munkalapok esetén, megfelelő szerkezetek alkalmazásával kell biztosítani. A készülék teljes súlyát és a munkalap gyártójának szerkezeti szilárdságra vonatkozó előírásait figyelembe kell venni.
– A részben csatornás és csatorna nélküli keringetéses elszívóberendezéseknél a talpazat területén ≥ 400 cm² visszaáramló nyílást kell figyelembe venni. A nyílás lehet kimeneti rács, lamellás rács vagy vékony és rövid láb, a konyhabútor gyártójának választékától függően.
– A készülék hátulján lévő légkivezető nyílás közvetlenül is hozzáférhető egy lapos csatornazáró elemmel (DN 150).
– A nyomásesésnek ellenálló befúvó hosszabb és sokkal összetettebb csatornát tesz lehetővé, amely akár 8 m hosszú is lehet három 90°–os könyökkel, miközben a teljesítménye még mindig megfelelő.
– Csatornás elszívással rendelkező páraelszívó és egy kéményszellőzéses tűzhely szerelésekor a készülék tápellátásába egy megfelelő biztonsági kapcsolót kell beépíteni. Ez a keringetéses elszívással rendelkező konfiguráció esetén nem szükséges.
– A csatornás elszívással rendelkező konfigurációba egy 65 Pa maximális nyitási nyomású egyirányú csappantyút (vagy visszacsapószelepet) kell beszerelni.
